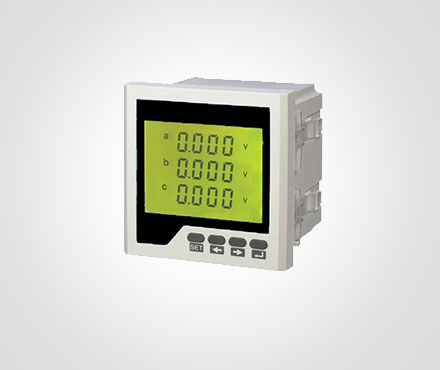

Feature

Measure three-phase AC voltage or DC voltage with high-precision.

Provide LED display and local data query.

Programmable voltage transformation ratio.

Support RS-485 communications and Modbus-RTU protocol.

Support switch input, switch output and analog output.

Power supply: AC / DC 80V～270V、 A C 2 2 0 V、A C 3 8 0 V、A C 100V

There are various choices of dimensions to meet the requirements of different electrical circuit enclosure.

Technical Index

Accuracy Measurement

Voltage 　　　　　　　　　　class: 0.5

Input Measurement

Wiring　　　　　　　　　　　　　3-phase 3-wire、3-phase 4-wire

Rated value　　　　　　　　　　　AC 57.7V、AC 100V、AC 220V、AC 380V

Overload　　　　　　　　　　　　Sustained: 1.2 times; Instantaneous: 2 times/ 1s

Power consumption　　　　　　<1VA (per phase)

Impedance　　　　　　　　　　>300mΩ

Frequency　　　　　　　　　　45～65Hz

Power supply

Working range　　　　　　　　　　A C / D C 8 0 V ~ 2 7 0 V、A C 2 2 0 V、A C 3 8 0 V、A C 1 0 0 V

Power consumption　　　　　　　< 4 V A

Functional Module

Communication interface　　　　1 loop RS-485 Communication, MODBUS-RTU protocol

　　　　　　　　　　　　　　   　Baud rate: 2400 ~ 19200bps, Default: 2400bps

Switching value input　　　　　　4 loops switching value input, dry joint

Switching value output　　　　　3 loops relay output, capability: AC 250V/5A，DC 30V/5A

Transmission outpu　　　　　　3 loops analog output: 0/4～2 0 m A o r 0～5 / 1 0 V

Environment

Operational environment　　　　　 - 1 0℃~ + 5 5℃

Storage environment 　　　　　　　- 2 5℃~ + 7 0℃

Relative humidity　　　　　　　　　 ≤9 3 %，in the place without corrosive gas

Height above sea level 　　　　≤2 5 0 0 m

Safety

Insulation resistance 　　　> 1 0 0 MΩ

AC withstand voltage 　　　A C 2 K V

Electro Magnetic Compatibility

Electro-Static discharge　　　　　　　　　     class 4

Electrical Fast Transient pulse train 　　　        class 4

Electrical surge 　　　　　　　　　　　　　　class 4

Outline Dimension

External Dimension( m m ) 　1 2 0×1 2 0；8 0×8 0；9 6×4 8；9 6×9 6；8 0×8 0；4 8×4 8；1 2 0 x 6 0；1 6 0 x 8 0

Cutout Dimension( m m )　 1 1 1×1 1 1；7 6×7 6；9 2×4 5；9 2×9 2；6 8×6 8；4 5×4 5；1 1 4 x 5 6；1
