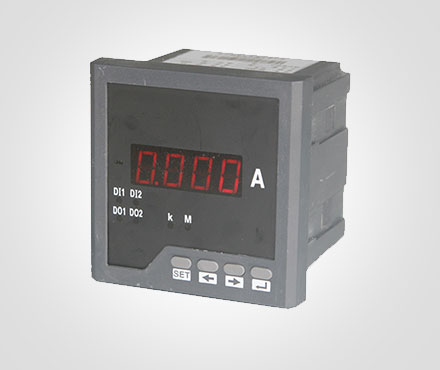

Feature

Measure single-phase AC current or DC current with high-precision.

Provide LED display and local data query.

Programmable current transformation ratio.

Support RS-485 communications and Modbus-RTU protocol.

Support switch input, switch output and analog output.

Power supply: AC / DC 80V～270V 、AC 220V、AC 380V、AC 100V、DC 48V、DC24V

There are various choices of dimensions to meet the requirements of different electrical circuit enclosure.

Technical Index

Accuracy Measurement

Current　　　　　　　　class 0.5

Input Measurement

Wiring　　　　　　　　　　　single phase

Rated value　　　　　　　　A C 1 A、A C 5 A、 D C 2 0 m A、D C 1 A、D C 5 A、D C 7 5 m V

Overload　　　　　　　　　Sustained: 1.2 times; Instantaneous: 10 times/ 5s

Power consumption　　　< 0.4VA (per phase)

Impedance　　　　　　　< 2 0 mΩ

Frequency　　　　　　　4 5 ~ 6 5 H z or DC

Power supply

Working range　　　　　A C / D C 8 0 V ~ 2 7 0 V、A C 2 2 0 V、A C 3 8 0 V、A C 1 0 0 V、D C 4 8 V、D C 2 4 V

Power consumption　　　　<4VA

Functional Module

Communication interface 　　　　1 loop RS-485 Communication, MODBUS-RTU protocol

　　　　　　　　　　　　　　　　　Baud rate: 2400 ~ 19200bps, Default: 2400bps

Switching value input　　　　　2 loops switching value input, dry joint

Switching value output　　　　2 loops relay output, capability: AC 250V/5A，DC 30V/5A

Transmission output　　　　　1 loop analog output: 0/4～2 0 m A o r 0～5 / 1 0 V

Environment

Operational environment　　　　　- 1 0℃~ + 5 5℃

Storage environment　　　　　　　- 2 5℃~ + 7 0℃

Relative humidity　　　　　　　　　≤9 3 %，in the place without corrosive gas

Height above sea level　　　        　≤2 5 0 0 m

Safety

Insulation resistance　　　　> 1 0 0 MΩ

AC withstand voltage　　  　A C 2 K V

Electro Magnetic Compatibility

Electro-Static discharge　　　　　　　　　　class 4

Electrical Fast Transient pulse train　　　　　class 4

Electrical surge　　　　　　　　　　　　　　class 4

Outline Dimension

External Dimension( m m )　1 2 0×1 2 0；8 0×8 0；9 6×4 8；9 6×9 6；8 0×8 0；4 8×4 8；1 2 0 x 6 0；1 6 0 x 8 0

Cutout Dimension( m m )　1 1 1×1 1 1；7 6×7 6；9 2×4 5；9 2×9 2；6 8×6 8；4 5×4 5；1 1 4 x 5 6；1 5 2 x 7 6
