Feature

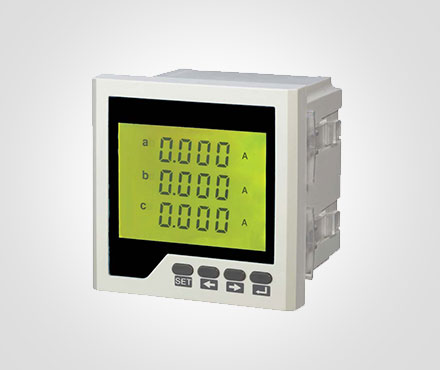

Measure 3-phase AC current with high-precision.

Provide LED display and local data query.

Programmable current transformation ratio.

Support RS-485 communications and Modbus-RTU protocol.

Support switch input, switch output and analog output.

Power supply: AC / DC 80V～270V、 AC 220V、AC 380V、AC 100V

There are various choices of dimensions to meet the requirements of different electrical circuit enclosure.

Technical Index

Accuracy Measurement

Current　　　　　　　 class: 0.5

Input Measurement

Wiring　　　　　　　　　　3-phase 3-wire、3-phase 4-wire

Rated value　　　　　　　  AC 1A、AC 5A

Overload　　　　　　　　   Sustained: 1.2 times; Instantaneous: 10 times/ 5s

Power consumption　　　　<0.4VA (per phase)

Impedance　　　　　　　　＜20mΩ

Frequency　　　　　　　　  45～65Hz

Power supply

Working range　　　　　　　　　A C / D C 8 0 V ~ 2 7 0 V、A C 2 2 0 V、A C 3 8 0 V、A C 1 0 0 V

Power consumption　　　　　　 <4VA

Functional Module

Communication interface 　　　1 loop RS-485 Communication, MODBUS-RTU protocol

　　　　　　　　　　　　　　　Baud rate: 2400 ~ 19200bps, Default: 2400bps

Switching value input　　　　　4 loops switching value input, dry joint

Switching value output　　　　 3 loops relay output, capability: AC 250V/5A，DC 30V/5A

Transmission output　　　　　3 loops analog output: 0/4～2 0 m A o r 0～5 / 1 0 V

Environment

Operational environment　　　　　 - 1 0℃~ + 5 5℃

Storage environment 　　　　　　　- 2 5℃~ + 7 0℃

Relative humidity 　　　　　　　　　≤9 3 %，in the place without corrosive gas

Height above sea level 　　　　　　≤2 5 0 0 m

Safety

Insulation resistance 　　　　　> 1 0 0 MΩ

AC withstand voltage 　　　　A C 2 K V

Electro Magnetic Compatibility

Electro-Static discharge　　　　　　　　　 class 4

Electrical Fast Transient pulse train 　　   　class 4

Electrical surge 　　　　　　　　　　　　   class 4

Outline Dimension

External Dimension( m m )　　120×120；80×80；96×48；96×96；80×80；48×48；120 x 60；160 x 80

Cutout Dimension( m m )　　  111×111；76×76；92×45；92×92；68×68；45×45；114 x 56；152 x 76
